I. BỘ ĐIỀU KHIỂN DÀNH CHO GIÁO VIÊN

1. Bộ điều khiển trung tâm HL-5180C

Đặc tính chung:

• Toàn bộ hệ thống sẽ hoạt động dưới sự điều khiển củ của giáo viên, bộ điều khiển này có chức năng sắp xếp và giảng dạy, quản lý lớp học
• Kiểm tra và quản lý học viên, quản lý các chức năng nghe, nói

BỘ ĐIỀU KHIỂN TRUNG TÂM CHO GIÁO VIÊN

• Thông số kỹ thuật:
  • Tần số đáp ứng : 40-125000Hz
  • Tỷ lệ tín hiệu/nhiễu : ≥60 dB
  • Độ méo của tín hiệu : ≤0.5%
  • Độ giao tiếp chéo : ≥55 dB
  • Bảo hành: 12 tháng

  Thiết bị có chức năng xử lý truyền thông đa tính năng:

  • Thiết bị này kết hợp với phần mềm kèm theo giúp cho hệ thống có thể tách riêng biệt phần mềm học ngoại ngữ khỏi màn hình hiển thị của máy tính giáo viên, giúp cho giáo viên vừa có thể cho học sinh làm bài thi vừa có thể làm các các công việc khác như soạn đề thi trên máy tính của mình mà không ảnh hưởng đến học sinh trong quá trình học tập hay thi cử.
  • Tách riêng màn hình hiển thị giáo viên thành đường riêng biệt giúp giáo viên vừa tổ chức cho học sinh thi, vừa đồng thời làm các công việc khác trên máy tính cá nhân mà không làm ảnh hưởng đến học sinh.
  • Độ méo của tín hiệu : ≤0.5%
  • Độ giao tiếp chéo : ≥55 dB
  • Bảo hành: 12 tháng

  Bộ Adapter tín hiệu của giáo viên:

  • Thiết kế bật/tắt nguồn của hệ thống và máy tính của giáo viên.
  • Chuyển tiếp các microphone và jack cắm tai nghe trên mặt bàn làm việc của giáo viên.
  • Jack cắm (in/out) tai nghe và speaker 3.5mm.
  • Công suất nguồn tối đa: 250VA/25A

2. Phần mềm điều khiển hệ thống

Đặc tính chung:

• Phần mềm điều khiển hệ thống giảng dạy – bao gồm các chức năng chính của phòng học ngoại ngữ (đi kèm với bộ điều khiển trung tâm, chia, xử lý dữ liệu hệ thống). Phần mềm đi kèm chính hãng và tích hợp sẵn.
• Điều chỉnh số lượng học sinh trong lớp trên phần mềm chính, số lượng từ 1-192.
• Điều khiển lớp học trên máy tính của giáo viên hoặc bàn điều khiển di động đi kèm (Optional – lựa chọn thêm)
• Điều chỉnh tốc độ phát audio.
• Chức năng phát SP, SPS, SSP, SPSPS.
• Ghi âm trực tiếp trong thời gian dài.
• Chuyển đổi 3 kênh audio
• 8 kênh audio đầu vào
• Chức năng phát lặp lại tự động
• Ghi âm qua lại giữa 2 bộ ghi
• Chức năng giám sát ghi âm
• Tạo các dạng bài kiểm tra tiêu chuẩn
• Tích hợp cổng USB khối thiết bị điều khiển của học sinh: có thể phát trực tiếp file MP3 từ thẻ nhớ USB hoặc ngược lại: lưu file MP3 vào thẻ nhớ USB.

3. Bảng điều khiển HL-5180T

• Có thể quản lý hệ thống thay thế cho máy tính của giáo viên, đồng thời có thể kết hợp với máy tính của giáo viên để quản lý kép hệ thống, qua đó hệ thống vẫn có thể hoạt động trong trường hợp máy tính của giáo viên trục trặc.
• Hệ thống phím chức năng để quản lý, giảng dạy, hiệu chỉnh tín hiệu đầu ra của máy giáo viên.
• Ngôn ngữ hiển thị: Tiếng Anh, Tiếng Trung.
• Màn hình LCD 5inch với độ phân giải cao
• 04 phím chuyển đổi âm thanh vào hệ thống
• 02 phím chọn kênh thiết bị đọc và ghi tín hiệu.
• Phím điều chỉnh âm lượng, nút tắt mở và ghi âm
• Phím mở ngõ ra âm thanh loa thùng.
• 20 phím để chuyển đổi kết nối giữa giáo viên và học sinh, học sinh với học sinh.
• 12 phím chương trình của hệ thống

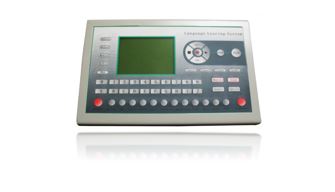

BẢNG ĐIỀU KHIỂN DÀNH CHO GIÁO VIÊN

Thông số kỹ thuật:

• Cổng kết nối: 01 cổng (RC-RS-232) 9 pin D-sub kết nối với máy giáo viên
• Nguồn điện: AC-12V, 50/60Hz
• Công suất tiêu thụ: 250W (max)
• Cổng vào: Monitor Digital line Input
• Cổng ra: Program Digital line Output 16 bit
• Tần số đáp ứng audio: 10~100KHz
• Tần số vido RGB: 60~130MHz
• Kích thước (rộng x dài x cao): 200 x 322 x 50 mm

4. Thiết bị cấp nguồn HL-5180P

Đặc tính chung: Bộ nguồn cung cấp nguồn điện cho toàn bộ các máy bao gồm giáo viên và học sinh.

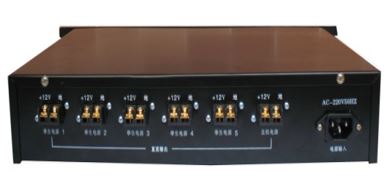

               THIẾT BỊ CẤP NGUỒN MÁY HỌC VIÊN

Thông số kỹ thuật:

• Điện áp đầu vào: AC 110-220V±10%, 50/60Hz
• Điện áp đầu ra: DC +12V/22A/40A (6 DC đầu ra)
• Công suất đầu ra: 400W/700W
• Độ ẩm vận hành: ±85%

5. Cáp kết nối chuyên dụng của hệ thống

CÁP NỐI CHUYÊN DỤNG

Thông số kỹ thuật:

• Số tiếp điểm: 10
• Số chân hàng: 02
• Số đầu nối: 02
• Chiều dài: 55cm và 110cm

6. Tai nghe TXD-1

Đặc tính chung:

• Tai nghe trung thực, âm thanh nổi sống động phù hợp với học ngoại ngữ, đào tạo và hội họp trực tuyến…
• Dây nối được thiết kế hiện đại, chất lượng cao
• Giảm tối đa tạp âm vào mic.

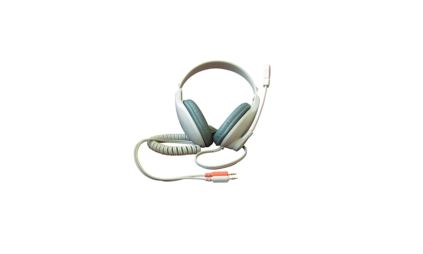

                                     TAI NGHE TXD-1

Thông số kỹ thuật tai nghe:

• Kháng trở: 8-32Ω
• Độ nhạy: ≥108dB tại 1KHz, 1mW
• Tần số: 20~20000Hz

Thông số kỹ thuật Mic:

• Kháng trở: 2200 Ω
• Độ nhạy: -45±2dB tại 1KHz, 1V/Pa
• Tần số: 200~5000Hz
• Chiều dài dây cáp: 2m/ 2.4m
• Bảo hành: 12 tháng

II. MÁY HỌC VIÊN HL-5180S

Đặc tính chung:

• Màn hình hiển thị LCD
• Cổng kết nối tiếng/dữ liệu vào – ra chuẩn cable 9pin
• 01 cổng tai nghe Jack 3.5 stereo audio
• 01 cổng Micro jack 3.5 mm
• 02 phím di chuyển lên / xuống
• 02 phím điều chỉnh âm lượng với 04 mức âm lượng khác nhau
• Chức năng làm bài kiểm tra: 06 phím chọn đáp án A-B-C-D-E-F (dùng khi thi trắc nghiệm )
• Chức năng gọi/ trả lời giáo viên .
• 02 phím tùy chọn âm lượng (tăng và giảm)

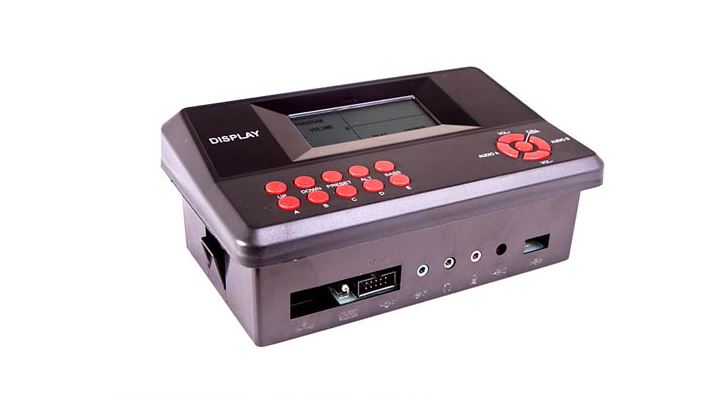

                                       MÁY HỌC VIÊN PHÒNG HỌC NGOẠI NGỮ JER EDUCATION HL-5180

Thông số kỹ thuật:

• Tần số đáp ứng : 100Hz-12KHz
• Tỷ lệ tín hiệu/nhiễu: ≥56dB
• Độ méo của tín hiệu : ≤3%
• Bảo hành: 12 tháng

III. BỘ CHIA TÍN HIỆU HỌC SINH HL-2180C

Đặc tính chung:

• 02 cổng D-sub 15 pin
• 02 cổng jack 10 pin conector
• Nguồn điện: 12V
• Chia tín hiệu kết nối từ máy giáo viên đến 2 máy học sinh
• Chuyển tải nối tiếp tín hiệu đến 1 bộ chia tín hiệu học sinh khác
